明微SM16703P三通道LED驅動控制芯片

   概述 SM16703P是單線傳輸?shù)娜ǖ?/span>LED驅動控制芯片， 采用單極性歸零碼數據協議。 SM16703P

內部包含電源鉗位模塊、信號解碼模塊、 振蕩模塊、數據再生模塊、輸出電流驅動模塊等。其中 數據再生模塊

在接受完本芯片的數據后，自動將級聯輸 出的數據整形轉發，保證數據串聯傳輸過程中不衰減。 SM16703P無

需外接電阻，OUT R/G/B端口默認輸出 電流17mA。芯片外圍元器件少、簡單可靠。

SM16703幻彩驅動IC特性說明

內置電源鉗位，支持輸入電源電壓 5~24V

OUT R/G/B 恒流值默認 17mA

OUT R/G/B 上電狀態：輸出電流占空比 50%

OUT R/G/B 端口耐壓 26V

OUT R/G/B 輸出灰度等級：256 級

同一幀顯示數據同步刷新

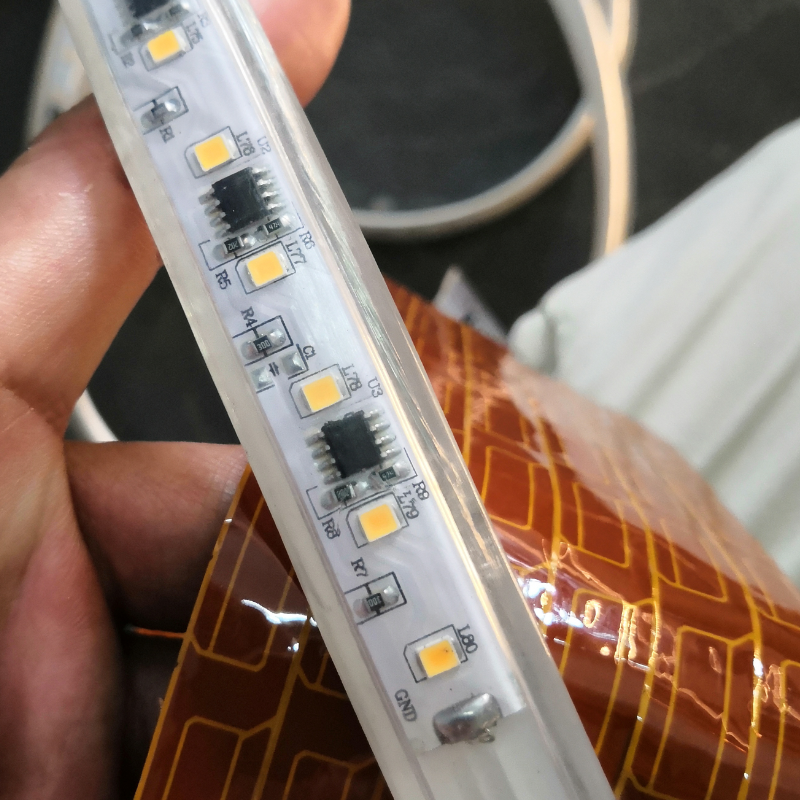

數據串聯傳輸 ，采用單極性歸零碼數據協議

級聯數據整形后輸出，防止數據衰減

信號傳輸速率：800Kbps ? 封裝形式
