對于500V LED線性IC寬壓方案，我們首先需要理解其設計目標和關鍵要素。寬壓方案旨在確保LED驅動電路在較大的電壓波動范圍內仍能穩定工作，這通常涉及到電源管理、電壓調節和電路保護等多個方面。

以下是設計500V LED線性IC寬壓方案時需要考慮的一些關鍵因素和步驟：

1. 選擇合適的IC芯片：

   - 選擇能夠承受高電壓（如500V）的線性IC芯片，這些芯片通常具有優秀的電壓調節能力和穩定性。

   - 考慮芯片的效率和熱性能，以確保在寬電壓范圍內都能有效工作且不易過熱。

2. 電源電路設計：

   - 設計寬范圍輸入的電源電路，能夠接收并穩定波動較大的輸入電壓。

   - 引入電壓調節機制，如線性穩壓器或開關穩壓器，以維持輸出電壓的穩定。

3. 保護電路設計：

   - 實施過壓、過流和過熱保護電路，以防止電路在異常條件下?lián)p壞。

   - 考慮使用瞬態電壓抑制器（TVS）等元件來吸收和分散高電壓瞬態沖擊。

4. 布局與布線優化：

   - 優化PCB布局和布線，以減少電壓降和電磁干擾，提高電路的穩定性和可靠性。

   - 注意高壓區與低壓區的隔離，避免電氣連接錯誤或短路。

5. 測試和驗證：

   - 在不同電壓條件下對電路進行測試，驗證其穩定性和性能。

   - 評估電路的效率、功耗和溫度表現，確保滿足設計要求。

需要注意的是，具體的設計方案可能因應用場景、LED類型和性能要求而有所不同。因此，在設計過程中，需要根據實際情況進行調整和優化。

此外，隨著技術的發展，市場上可能會出現新的高電壓LED驅動芯片和解決方案。因此，建議在設計過程中保持對新技術和新產品的關注，以便及時采用更先進、更可靠的設計方案。

綜上所述，設計500V LED線性IC寬壓方案需要綜合考慮芯片選擇、電源電路設計、保護電路設計、布局與布線優化以及測試和驗證等多個方面。通過合理的設計和優化，可以實現穩定、高效的LED驅動電路，滿足各種寬電壓應用的需求。

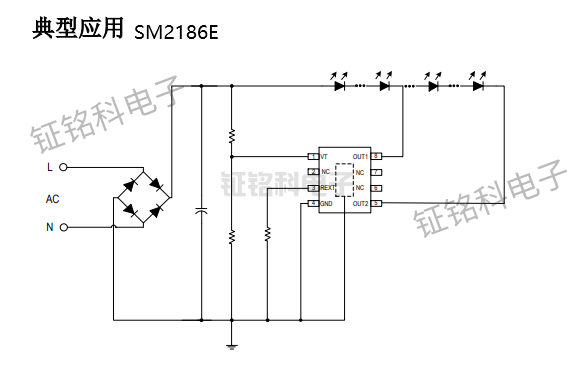

SM2186E，這款雙通道遞進式LED線性恒流芯片，無疑為現代LED照明系統帶來了革命性的進步。其獨特的恒流控制技術，正是基于本司的專利設計，使得LED的電流可以通過外部電阻進行精確設定，為LED照明提供了穩定、可靠的電源保障。

首先，讓我們來深入了解一下這款芯片的核心技術。SM2186E采用了雙通道遞進式設計，使得它能夠在不同的工作場景下，都能為LED提供穩定的電流輸出。此外，其獨特的恒流控制技術，更是使得LED的亮度、色彩和壽命都得到了極大的提升。通過外部電阻的精確設定，我們可以輕松地對LED的電流進行微調，以滿足各種應用場景的需求。

除了恒流控制技術外，SM2186E還集成了輸入線網電壓補償功能。在額定輸入電壓范圍內，芯片可以通過外置電阻來調節輸出電流的大小，從而維持輸入功率的恒定。這一功能在實際應用中具有重要意義，它可以確保LED在電壓波動的情況下，依然能夠保持穩定的工作狀態，提高了系統的穩定性和可靠性。

此外，SM2186E還具有過溫調節功能。當芯片溫度超過設定值時，該功能會自動啟動，通過降低輸出電流來降低芯片溫度，從而避免芯片因過熱而損壞。這一設計不僅提高了系統的可靠性，還延長了芯片的使用壽命。

從系統結構的角度來看，SM2186E的設計非常簡潔。它采用了少量的外圍元件，使得整個照明系統的結構變得更為簡單。這不僅降低了系統的成本，還提高了系統的可靠性。此外，由于其高集成度，這款芯片在實際應用中更加便于安裝和調試，降低了用戶的維護成本。

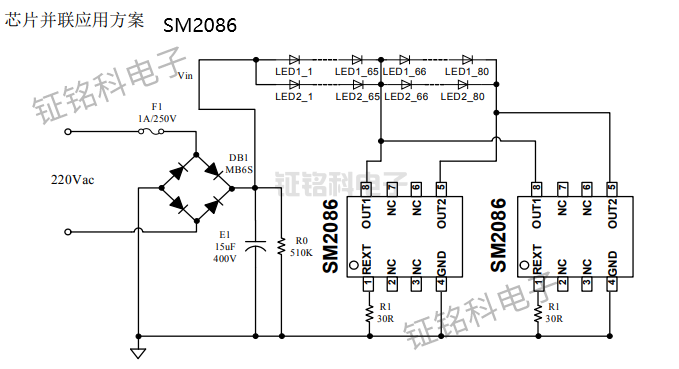

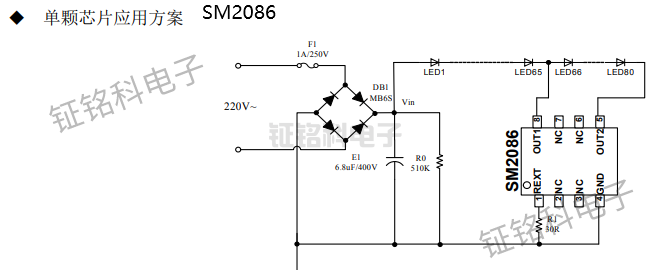

SM2086 是一款雙通道遞進式LED恒流驅動芯片，該芯片采用了我們公司的專利恒流設定和控制技術，為 LED 照明設備提供了穩定而高效的電流驅動方案。這款芯片的設計巧妙，功能強大，不僅優化了 LED 照明系統的性能，也降低了整體方案的成本。

在恒流性能方面，SM2086 芯片通過外接 Rext 電阻的方式，將輸出電流精準地設置在 5mA~60mA 的范圍內。這一特點使得芯片的輸出電流能夠保持恒定，不受芯片 OUT 端口電壓波動的影響。因此，無論是在電壓穩定還是波動較大的環境中，SM2086 都能確保 LED 燈珠獲得穩定的電流供應，從而保證其發光亮度和色彩的一致性。

除了恒流性能優異外，SM2086 芯片還具有寬電壓輸入范圍的特點。它能夠在±20% 的輸入電壓范圍內正常工作，這使得它在不同的應用場景中都能發揮出穩定的性能。無論是家庭照明、商業展示還是工業照明等領域，SM2086 都能輕松應對各種電壓波動，確保 LED 照明設備的穩定運行。

在系統設計方面，SM2086 芯片采用了簡潔的結構設計，外圍元件極少，這使得整個照明系統的成本得到了有效降低。同時，由于芯片的高度集成化，也大大簡化了系統的安裝和調試過程，提高了工作效率。
