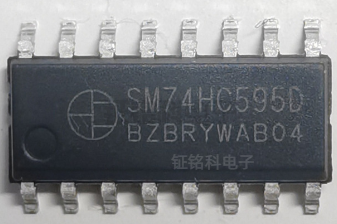

SM74HC595芯片是一款8位串行輸入/輸出或者并行輸出移位寄存器，它具有高阻關斷狀態和三態輸出的特性。以下是關于SM74HC595芯片的更詳細的特性描述：

1. 8位串行輸入：該芯片可以接受8位串行數據輸入。

2. 8位串行或并行輸出：數據可以以串行或并行的方式從芯片中輸出。

3. 存儲狀態寄存器，三種狀態：芯片內有一個存儲狀態寄存器，它可以在三種不同的狀態之間進行切換。

4. 輸出寄存器可以直接清除：輸出寄存器的內容可以直接被清除。

5. 100MHz的移位頻率：該芯片可以在高達100MHz的頻率下進行數據移位操作。

6. 并行輸出，總線驅動：芯片支持并行輸出，并且可以驅動總線。

7. 中等規模集成電路：SM74HC595是一款中等規模集成電路。

此外，SM74HC595芯片還常被用于串行到并行的數據轉換，以及作為遙控保持寄存器使用。

在描述方面，SM74HC595是一款高速的硅結構CMOS器件，它兼容低電壓TTL電路，并遵守JEDEC標準。芯片內部包含一個8位移位寄存器和一個存儲器，具有三態輸出功能。移位寄存器和存儲器的工作是依賴于各自獨立的時鐘信號的。數據在SCHcp的上升沿輸入，并在STcp的上升沿進入存儲寄存器。如果兩個時鐘信號被連接在一起，那么移位寄存器總是會比存儲寄存器早一個脈沖。

SM74HC595工作原理

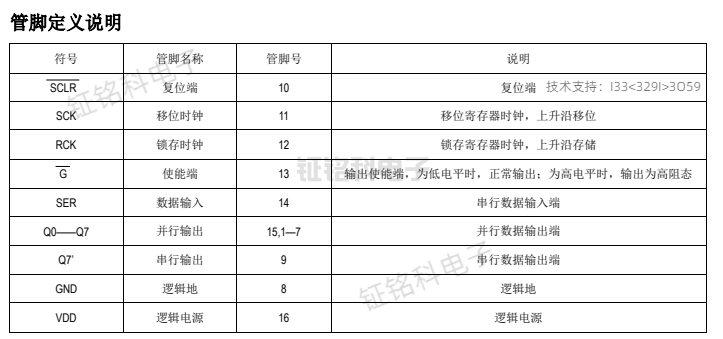

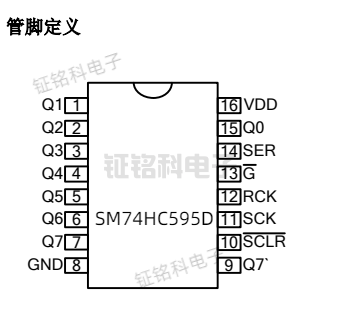

　　1、SM74HC595的數據端：

　　QA--QH：八位并行輸出端，可以直接控制數碼管的8個段。

　　QH‘：級聯輸出端。我將它接下一個595的SI端。

　　SI：串行數據輸入端。

　　2、SM74HC595的控制端說明：

　　/SCLR（10腳）：低電平時將移位寄存器的數據清零。通常我將它接Vcc。

　　SCK（11腳）：上升沿時數據寄存器的數據移位。QA--》QB--》QC--》。。。--》QH；下降沿移位寄存器數據不變。（脈沖寬度：5V時，大于幾十納秒就行了。我通常都選微秒級）

　　3、控制移位寄存器

　　SCK上升沿數據移位SCK下降沿數據保持

　　RCK（12腳）：上升沿時移位寄存器的數據進入存儲寄存器，下降沿時存儲寄存器數據不變。通常我將RCK置為低電平，當移位結束后，在RCK端產生一個正脈沖（5V時，大于幾十納秒就行了。我通常都選微秒級），更新顯示數據。

　　4、控制存儲寄存器

RCK上升沿移位寄存器的數據進入存儲寄存器RCK下降沿存儲寄存器數據不變

/G（13腳）：高電平時禁止輸出（高阻態）。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。

　　注：

　　1）74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流（25mA）比74595（35mA）的要小，14腳封裝，體積也小一些。

　　2）SM74HC595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。

　　3）與74hc164只有數據清零端相比，74hc595還多有輸出端時能/禁止控制端oe，可以使輸出為高阻態。所以是用這塊芯片會更方便

　　4）SM74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。移位寄存器和存儲器是分別的時鐘。數據在SHcp（見時序圖）的上升沿輸入，在STcp（見時序圖）的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位

　　5）寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。
