電飯煲、電磁爐、空調和機頂盒等家用電器通常都包括數碼管或LED顯示，用于顯示時間、溫度、設置等信息。這些芯片通常具有多位數碼管或LED的支持、亮度控制、多種字符和符號的顯示、低功耗設計等功能。

　　電飯煲、電磁爐、空調和機頂盒等家用電器的顯示驅動芯片通常是特定制造商根據其設計要求和規格定制的，電飯煲、電磁爐、空調、機頂盒等家用電器的顯示驅動芯片通常具有以下特點：

　　多位數碼管支持：這些芯片通常能夠控制多位數碼管，以顯示時間、溫度、頻道號、菜單選項等信息。

　　多種數字和字符支持：它們支持數字(0-9)以及其他字符，如字母、特殊符號和標點符號的顯示，適用于不同的文本和數字顯示需求。

　　亮度控制：用戶可以根據環境光線的不同要求調整數碼管的亮度，以提高可讀性并節省能源。

　　多種掃描模式：支持多個數碼管以高速輪流顯示，從而減少所需的引腳數量，降低成本。

　　電源管理：包括電源管理功能，確保電壓穩定，防止過流、過熱等問題，提高設備的可靠性。

　　抗干擾性：一些芯片可能包括抑制電磁干擾或噪聲的電路，以確保數碼管顯示的穩定性，尤其是在電磁爐等高功率設備附近。

　　低功耗設計：許多這些芯片采用低功耗設計，適用于電池供電設備或需要節能的場景。

　　可編程性：一些芯片具有可編程的特性，可以根據具體應用的需求進行配置和定制，如顯示模式、刷新率等。

　　集成性能：一些芯片集成了其他功能，如溫度傳感器、時鐘電路等，減少了外部組件的需求，降低了系統復雜性。

　　成本效益：這些芯片通常是經濟實惠的解決方案，因為它們提供了高度集成的功能，減少了系統設計和制造的成本。

　　這些特點有助于實現穩定、可靠和經濟實惠的數碼顯示解決方案，以滿足各種家用電器設備的需求。在選擇適用的芯片時，需要根據具體應用的要求和制造商的建議來進行選擇。

　　(1)顯示驅動SM1616型號概述

　　SM1616是一種8段x16位LED 顯示驅動控制專用電路內部集成 MCU 數字接口、采用 “2C 協議、數據鎖存器、內置時鐘振蕩電路和上電掉電復位電路

　　顯示驅動SM1616型號特征說明：

　　采用 CMOS 工藝

　　工作電壓: 3.0V-5.0V

　　超強的輸入端口干擾能力

　　顯示模式:8段x16 位

　　輝度調節電路(占空比 8 級可調)

　　2C 串行總線(SCL，SDA)

　　內置 RC 振蕩

　　內置上電復位電路

　　封裝形式: SOP28、SDIP28

　　ESD HBM: >6KV

　　顯示驅動SM1616型號應用領域：

　　VCDIDVD/DVB 顯示

　　電磁爐顯示

　　電飯煲顯示

　　空調顯示

　　機頂盒顯示

　　小家電 LED 數碼顯示驅動

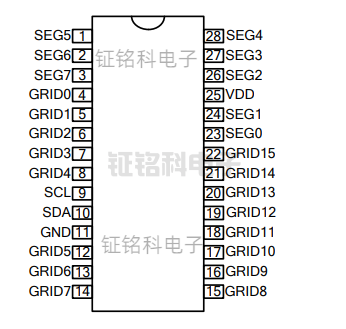

　　顯示驅動SM1616型號管腳定義：

　　(2)顯示驅動SM16169S型號概述

　　SM16169是采用SM-PWM協議的低功耗高刷恒流驅動芯片，內置8K的SRAM存儲器，支持2~16掃LED顯示屏方案，恒流拐點低，支持4.2V節能屏應用，芯片內置列下消影、64級電流增益調節、開路檢測功能，可實現高刷新、高灰階顯示效果。

　　顯示驅動SM16169S型號特征說明：

　　16通道恒流輸出

　　SM PWM專利技術:16位灰階控制

　　內置64級電流增益調節

　　內置SRAM，支持2~16掃

　　行掃倍頻技術，提升刷新率

　　內置開路檢測功能，消除開路“十字架”

　　內置低拐點節能功能，滿足4.2V電壓應用

　　內置列下消影功能

　　工作電壓: 3.3V~5.0V

　　輸出恒流范圍: 2”32mA@VDD=5.0V，2~16mA@VDD=3.3V

　　恒流精度: 片內: <土2.5%，片間: 《土3.0%

　　封裝形式: QSOP24

　　顯示驅動SM16169S型號應用領域：

　　LED 顯示屏

　　LED 照明

　　顯示驅動SM16169S型號管腳圖

　　(3)顯示驅動SM1616S概述

　　SM1616S是一種8段×16位LED顯示驅動控制專用電路，內部集成MCU數字接口、采用IIC協議、數據鎖存器、內置時鐘振蕩電路和上電掉電復位電路。

　　顯示驅動SM1616S特征說明

　　采用CMOS工藝

　　工作電壓: 3.0V - 5.0V

　　超強的輸入端口干擾能力

　　顯示模式:8段X16位

　　輝度調節電路(占空比8級可調)

　　12C串行總線 (SCL，SDA)

　　內置RC振蕩

　　內置上電復位電路

　　封裝形式: 0SOP28

　　ESD HBM: >6KV

　　顯示驅動SM1616S應用領域

　　VCDIDVD/DVB 顯示

　　電磁爐顯示

　　電飯煲顯示

　　空調顯示

　　機頂盒顯示

　　小家電 LED 數碼顯示驅動

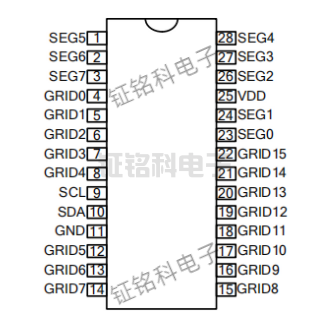

　　顯示驅動SM1616S管腳圖

深圳市鉦銘科電子有限公司是一家從事18年LED驅動芯片IC方案供應商，主營LED線性恒流驅動芯片，ACDC和DCDC恒流恒壓電源管理芯片。開發了LED芯片電源方案近5000款，經典方案98款，如果你也是做LED燈飾照明，小家電控制板，過欠壓保護器，LED高低壓燈帶，LED幻彩燈帶，LED景觀亮化的工廠歡迎一起交流溝通！
