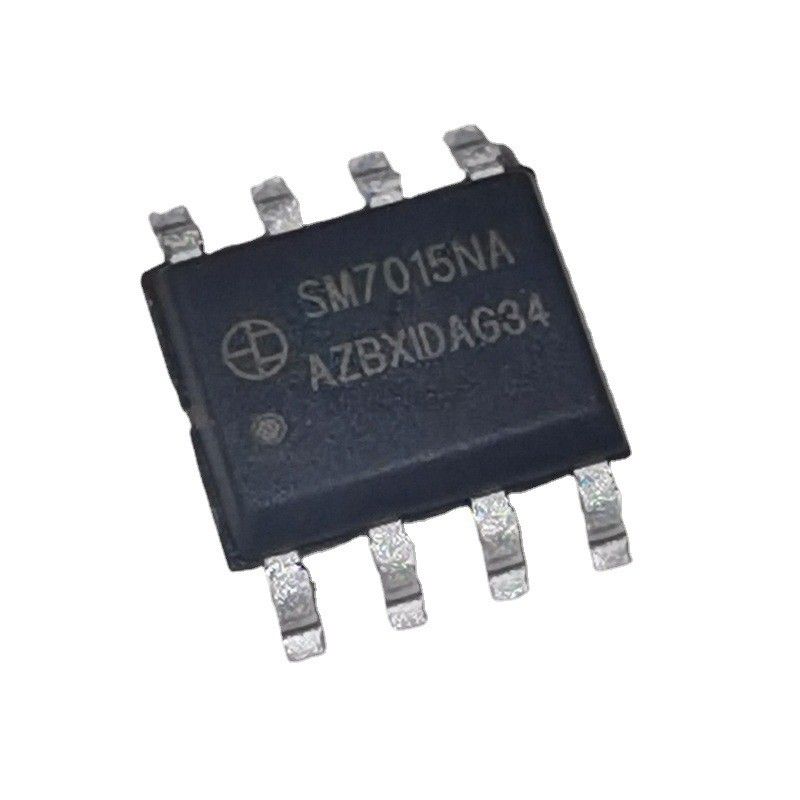

SM7015非隔離降壓恒壓芯片，是一款具有高精度和穩定性的電壓調節芯片。該芯片適用于85V~265V全電壓范圍應用，內部集成650V高壓功率管，無需外部補償元件，可實現優異的線性調整率和負載調整率。同時，該芯片還具備內置CS電阻和智能軟驅動技術，采用PWM控制方式，可為電壓力鍋等小家電帶來更加智能與安全的使用體驗。

　　SM7015芯片的獨特設計，使得其在功率管控制、過壓保護和抗干擾等方面擁有卓越性能，有效提升電源管理的穩定性和可靠性。傳統的隔離降壓芯片需要外接降壓電感，且調節精度較低，容易產生震蕩和失控現象，而SM7015則采用了非隔離設計，可實現更為快速和高效的電壓和恒壓調節，大幅提高了電器的安全性和高效性。

　　總之，如果你在電壓力鍋等小家電中遇到了電壓調節不穩定的情況，不妨選擇SM7015非隔離降壓恒壓芯片，享受更加安心和高效的電器使用體驗!

　　SM7015非隔離降壓恒壓芯片功能表述

　　電路圖說明

　　上圖為典型的 BUCK 電路，其中 C1、C2、L1 組成 π 型濾波，有益于改善 EMI 特性。輸出部分 L2 為儲能電感，D3 為 HVDD 供電二極管，D4 為續流二極管，在芯片關斷期間提供輸出電流通路：

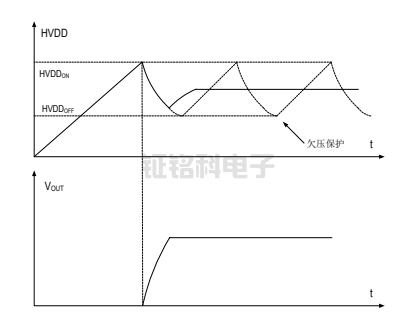

　　HVDD 電壓

　　當開關電源啟動后，C2 電容上的電壓會通過芯片內部的高壓啟動 MOS 管向芯片 HVDD 電容 C3 充電，當 C3 電容電壓達到 11.5V，內部高壓啟動 MOS 管關閉，同時 PWM 開啟，系統開始工作。

　　當 C3 電容電壓下降到 9V 以下，關閉 PWM 信號，同時芯片將會產生復位信號，使系統重新啟動，即是欠壓保護。
