在LED驅動芯片領域，SM6603ST3 和 SM6603SP3 如同一對 “孿生兄弟”，它們共享著諸多核心功能特性，卻因封裝形式的不同，在應用場景中有著各自的 “勢力范圍”。深入探究二者的差異，對于精準選型、優化產品設計具有重要意義。 從核心功能參數來看，這兩款芯片幾乎如出一轍。它們均采用單線歸零碼 SID 數據協議，這一協議確保了數據傳輸?shù)暮?jiǎn)潔性和可靠性，讓芯片在級聯應用中能高效協同工作。供電電壓范圍寬達 2.5-26V，這意味著它們能適應從低壓電池供電到常規直流電源供電的多種場景，無論是便攜式設備還是固定安裝的照明系統，都能穩定發揮作用。更值得一提的是，這種寬電壓支持能力有效改善了尾端電壓衰減問題，從根源上解決了 LED 燈帶等級聯應用中常見的尾端閃爍現象，提升了整體顯示效果的一致性。
在輸出性能方面，二者的 OUT R/G/B 端口默認輸出電流均為 18mA，這一電流值經過精心設計，能為常見的小功率 LED 提供恰到好處的驅動，既保證了 LED 的正常發光亮度，又避免了過流對 LED 壽命造成的影響。端口耐壓大于 30V 的特性，則為芯片增添了一層 “防護盾”，在電源波動或意外電壓沖擊時，能有效保護芯片內部電路不受損壞，提高了產品的抗干擾能力和使用壽命。256 級的輸出灰度等級，讓 LED 的色彩和亮度調節更加細膩平滑，無論是用于氛圍照明還是顯示屏幕，都能呈現出豐富的視覺效果。

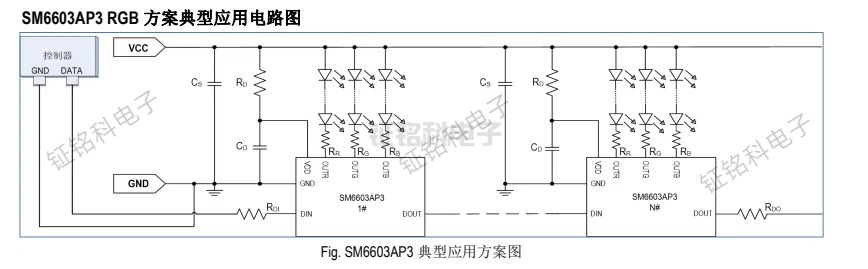

低待機功耗（200uA）是這兩款芯片的另一大亮點，在節能降耗成為行業趨勢的當下，這一特性讓它們?cè)陔姵毓╇姷脑O(shè)備中更具優勢，能顯著延長設備的續航時間。同一幀顯示數據同步刷新功能，確保了多顆芯片級聯時，所有 LED 能在同一時刻更新顯示狀態，避免了畫面延遲或錯位，對于動態顯示場景至關重要。數據串行級聯傳輸方式不僅簡化了電路連接，減少了信號線的使用，還憑借強大的抗干擾能力，讓數據在較長距離的傳輸中依然保持穩定，信號傳輸速率達 800Kbps，能滿足大多數中高速顯示需求。
然而，正是封裝形式的差異，讓這兩款芯片走向了不同的應用道路。SM6603ST3 采用的 SOT23-8 封裝，是一種小型化的表面貼裝封裝。其封裝本體尺寸小巧，引腳數量為 8 個，引腳間距較窄，通常在 0.95mm 左右。這種緊湊的結構使其在電路板上占據的空間極小，非常適合對產品體積有嚴格限制的場景。例如，在智能手表、手環等可穿戴設備的 LED 指示燈模塊中，空間寸土寸金，SOT23-8 封裝的 SM6603ST3 能完美融入狹小的電路布局，為設備的小型化設計提供有力支持。在微型 LED 燈具，如圣誕樹上的裝飾小燈、精密儀器的狀態指示燈等產品中，它也能憑借小巧的體型發揮重要作用。
不過，SOT23-8 封裝也有其局限性。由于引腳細且間距小，在焊接過程中對工藝要求較高。手工焊接時，稍不注意就可能出現虛焊、連焊等問題；在批量生產的回流焊過程中，也需要精確控制焊膏用量和焊接溫度曲線，否則容易出現焊接缺陷，這在一定程度上增加了生產難度和成本。此外，SOT23-8 封裝的散熱性能相對有限，雖然對于 18mA 輸出電流的 LED 驅動芯片來說，正常工作時的發熱量不大，但在長時間高負載工作或環境溫度較高的情況下，散熱問題仍需重點考慮，可能需要在電路板設計時采取額外的散熱措施。
與 SM6603ST3 不同，SM6603SP3 采用的是 SOP8 封裝，即小外形封裝。這種封裝的引腳間距較大，一般為 1.27mm，引腳長度和寬度也相對較大，這使得焊接操作變得更加容易。無論是手工焊接還是自動化批量生產，都能顯著降低焊接不良率，提高生產效率，同時也降低了對操作人員技能水平和生產設備精度的要求，適合大規模、低成本的生產場景。
在應用方面，SM6603SP3 憑借其易于焊接的特點，在普通室內外 LED 裝飾燈帶、LED 廣告牌等大規模應用的產品中表現出色。這些產品往往需要大量芯片級聯，對生產效率和成本控制要求較高，SOP8 封裝的優勢在此得到充分體現。但 SOP8 封裝的體積相對較大，在對空間尺寸要求極為苛刻的產品中，如微型醫療設備的指示燈、精密傳感器的狀態顯示模塊等，其應用會受到一定限制。不過，SOP8 封裝的散熱性能相對優于 SOT23-8 封裝，在一些長時間工作且散熱條件有限的場景中，能提供更穩定的工作狀態。
綜上所述，SM6603ST3 和 SM6603SP3 在核心功能上高度一致，封裝形式的差異成為二者最顯著的區別，也決定了它們各自適用的應用場景。在選型時，需根據產品的空間限制、生產工藝水平、成本預算以及工作環境等因素綜合考量，才能充分發揮芯片的性能優勢，打造出更具競爭力的產品。
