SM74HC04 作為一款基于高速 CMOS 工藝的六通道反相器，專為數字電路的信號反相需求設計，兼容 74LS 系列低功耗肖特基 TTL 電路，在保持高可靠性的同時實現了性能與功耗的平衡。

核心特性解析

先進 CMOS 工藝

采用互補金屬氧化物半導體（CMOS）技術，通過 NMOS 與 PMOS 晶體管的互補結構，實現低靜態功耗（僅 2μA 典型值）與高速切換（傳輸延遲約 9ns）。每個反相器由一對對稱 MOSFET 構成：輸入高電平時，NMOS 導通、PMOS 截止，輸出低電平；輸入低電平時反之，確保信號干凈反轉，抗干擾能力優于傳統 TTL 器件。

寬電壓適應能力
工作電壓范圍 3.0V~5.0V，覆蓋主流數字系統電源（如 3.3V/5V），支持跨平臺應用。相比傳統 5V 固定電壓器件，寬幅設計降低了電源適配成本，尤其適合工業控制、消費電子等對電壓穩定性敏感的場景。

六路獨立反相單元
集成 6 個獨立反相通道，每個通道支持單端輸入 / 輸出，可靈活配置為多路信號反轉或組合邏輯（如與非、或非門）。典型應用包括：振蕩電路（配合 RC / 晶體構成多頻振蕩器）、信號整形（優化波形邊沿），以及 TTL/CMOS 電平轉換（兼容 5V 與 3.3V 系統）。

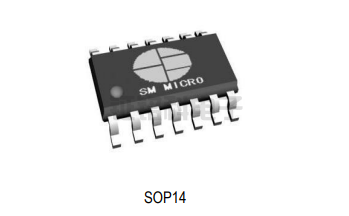

緊湊 SOP14 封裝
采用 14 引腳表面貼裝（SMT）封裝（尺寸 8.65×3.90mm，高度 1.75mm），引腳布局遵循行業標準：1/3/5/9/11/13 腳為輸入，2/4/6/8/10/12 腳為對應輸出，14 腳接 VCC，7 腳接地。緊湊設計節省 PCB 空間，適合高密度板級集成。

應用場景與優勢

邏輯電路構建：六路獨立特性支持并行處理多路信號，如電機控制中的正反轉邏輯、LED 驅動的反相調光。

振蕩與時鐘生成：通過外接電阻電容或晶體，可搭建多頻振蕩器（如 20MHz 基頻振蕩 + 分頻電路），滿足時序控制需求。

電平兼容橋接：兼容 TTL 輸入（閾值 1.5V~4.2V 高電平），可無縫銜接 5V TTL 與 3.3V CMOS 系統，避免電平?jīng)_突。

抗干擾強化：高噪聲容限（典型值 1.1V）確保在工業環境中穩定工作，輸入保護二極管設計（鉗位至 VCC/GND）抵御 ±2kV ESD 沖擊。

設計考量

當驅動容性負載時（如長線路傳輸），建議在輸出端串聯 100Ω 電阻抑制振鈴；

未使用的通道輸入需接 VCC 或 GND，避免浮動引入噪聲；

工作溫度范圍 - 40℃~+85℃，滿足工業級環境需求。

SM74HC04 以其高集成度、低功耗和寬電壓特性，成為數字電路中信號反轉、邏輯擴展的理想選擇，尤其適合對成本與性能敏感的消費電子、智能家居及工業控制領域。
