三通道PWM調光60V低壓線性恒流芯片是一種集成了脈寬調制（PWM）調光功能和低壓線性恒流驅動技術的芯片。這種芯片通常用于LED照明系統，以實現對LED燈光的精確控制。以下是關于這種芯片的一些關鍵特性和工作原理的詳細解釋：

1. 三通道PWM調光：

   三通道：意味著該芯片能夠同時控制三個獨立的LED通道，每個通道都可以獨立地進行亮度調節。

   PWM調光：PWM調光是一種通過改變LED的開關頻率（即占空比）來調節其平均亮度的技術。高占空比意味著LED在更長的時間內被點亮，因此亮度更高；低占空比則導致亮度降低。

2. 60V低壓：

   - 這種芯片設計用于在最大60V的電壓范圍內工作，使其適用于各種低壓LED照明系統。

3. 線性恒流驅動：

   線性：指芯片使用線性驅動方式，這種方式通常具有較好的電流穩定性。

   恒流：恒流驅動可以確保LED在工作時電流保持恒定，從而保持穩定的亮度并延長LED的使用壽命。

4. 工作原理：

   - 芯片內部集成了PWM生成器，可以產生具有特定頻率和占空比的PWM信號。

   - 這些PWM信號被用來控制LED的開關狀態，從而實現對亮度的調節。

   - 同時，芯片還具有恒流控制功能，通過內部的電流檢測和調整電路，確保LED的電流保持在預設的范圍內。

5. 應用領域：

   - 這種芯片廣泛應用于智能照明系統、家居照明、商業照明等領域，實現對LED燈光亮度、色溫等參數的精確控制。

6. 優點：

   - 精確調光：通過PWM調光，可以實現高達數千級的亮度調節，滿足不同場景下的照明需求。

   - 高效節能：恒流驅動技術可以提高LED的能效，降低能耗。

   - 長壽命：恒流驅動有助于減少LED的熱應力，延長其使用壽命。

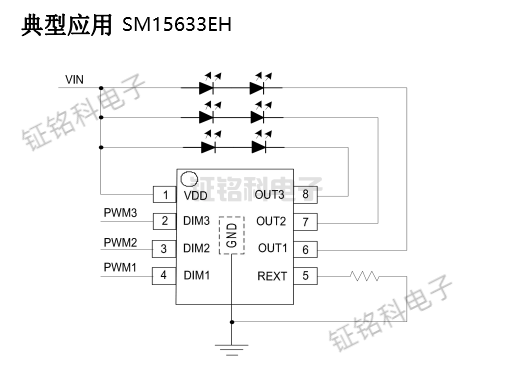

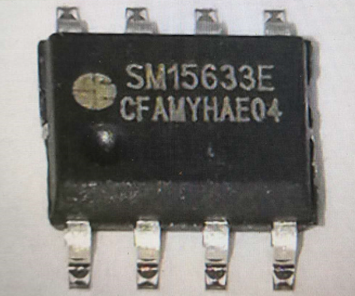

其中SM15633EH就是一款三通道LED恒流驅動芯片，采用了本公司專利的恒流控制技術，能夠?qū)崿F(xiàn)低電壓下的恒流開啟，并且具有高輸出電流精度。該芯片內置了OUT端口高壓驅動模塊、PWM調光模塊、過溫保護模塊和恒流驅動模塊。通過外接REXT電阻，用戶可以將輸出電流設置為20mA到350mA之間。

SM15633EH可以通過DIM1/2/3端口輸入PWM信號來分別實現OUT1/2/3端口的調光功能，默認上電關閉。此外，該芯片還內置了過溫保護功能，當內部溫度達到過溫保護點時，會自動降低輸出電流，從而提升系統的工作可靠性。

總的來說，SM15633EH是一款功能強大的LED恒流驅動芯片，其靈活的調光功能和過溫保護功能使其在LED照明領域具有很大的應用前景。
