"138譯碼的共陽LED模組" 似乎是一個描述特定電子組件或系統的術語。為了更準確地解釋這個術語，我們可以將其拆分為幾個部分：

1. 138譯碼器：138譯碼器是一個3到8線譯碼器，它有三個輸入（通常表示為A, B, C）和八個輸出（Y0到Y7）。當為138譯碼器提供一個3位的二進制輸入時，只有與該輸入相對應的單一輸出會被激活（即變?yōu)榈碗娖剑绻腔钚缘驮O(shè)計）。

2. 共陽LED：共陽LED指的是LED的正極（長腳或陽極）是連接在一起的，而負極（短腳或陰極）是獨立的。在這種配置中，要使LED亮起，需要將其陰極接地（或施加低電平），而正極則通過適當?shù)尿?qū)動電路與電源正極連接。

3. 模組：模組在這里指的是一個組合或集合，它可能包括多個共陽的LED和適當?shù)尿?qū)動電路。

因此，"138譯碼的共陽LED模組"可能是一個電子系統，其中138譯碼器被用作選擇哪個LED應該被點亮。例如，當138譯碼器的輸入為`000`時，Y0輸出被激活，這可能導致與Y0連接的LED點亮。對于每個其他輸入組合，都有一個對應的LED可以被點亮。

要構建一個這樣的模組，您需要一個138譯碼器、8個共陽LED、適當?shù)碾娮瑁ㄓ糜谙拗?/span>LED的電流）以及一個電源。您還需要確保LED的陰極正確地連接到譯碼器的相應輸出，并且所有LED的正極都連接到電源的正極。

這樣的模組可以用于多種應用，例如顯示數字（0-7）或作為簡單的輸出指示器。

其中，SM5166PF作為一款高集成度的LED驅動控制芯片，以其出色的性能和穩定性，受到了廣泛的應用。

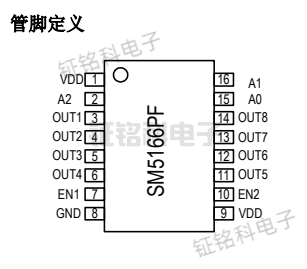

SM5166PF內置了3-8譯碼器，能夠提供8通道的輸出電流驅動。這意味著，它能夠同時控制8個LED模組，大大提高了系統的效率。而且，每個通道的最大電流可達3.2A，充分滿足了高亮度LED模組的需求。

值得一提的是，SM5166PF的OUT1~OUT8端口內置了電壓鉗位電路。這一設計能夠有效消除LED顯示屏中的“列上拖影”現象，從而顯著提高顯示屏的刷新率。這不僅讓LED顯示屏的畫面更加清晰流暢，還為用戶帶來了更好的視覺體驗。

此外，SM5166PF的高集成度特點也為其贏得了廣泛的應用。通過高度集成的設計，它能夠為應用方案節省寶貴的空間，降低走線復雜度，從而有效降低應用風險。這對于追求高效率、低成本的生產者來說，無疑是一個巨大的優勢。

綜上所述，SM5166PF作為一款高集成度的LED驅動控制芯片，以其出色的性能和穩定性，為LED顯示和LED照明領域帶來了革命性的變革。它的出現，不僅提高了LED顯示屏的刷新率，還為應用方案帶來了更多的便利和優勢。隨著技術的不斷進步，我們有理由相信，SM5166PF將在未來的LED顯示和LED照明領域發揮更加重要的作用。
